Pota Fırınları

Tasarım

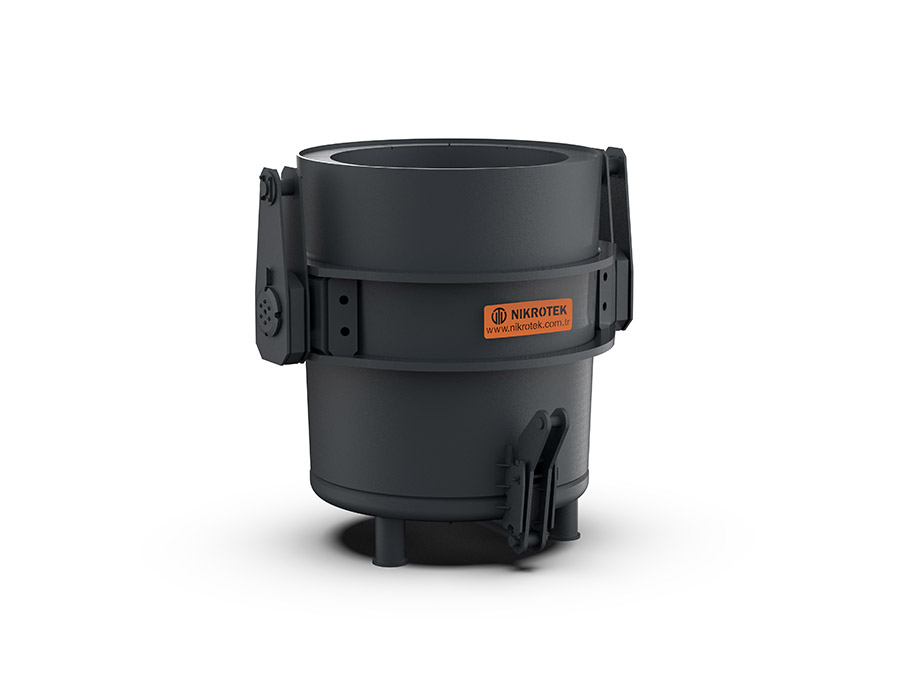

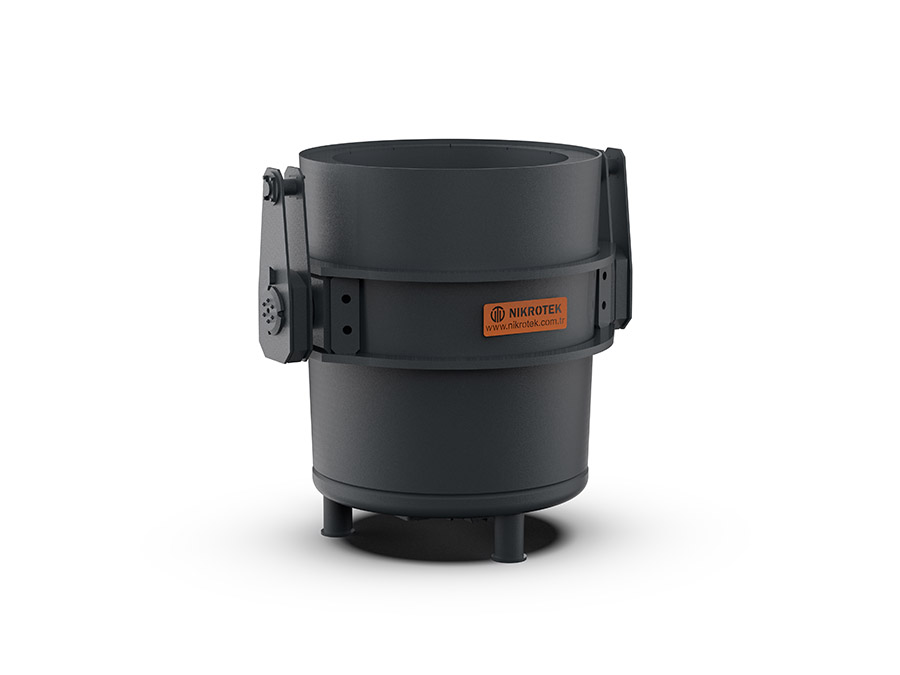

Sıcak metal kepçe, tamamı kaynaklı yapıda dairesel tasarıma sahip olacak ve trunnion bölgesinde özel takviyeli iki sertleştirici halka ile güçlendirilecektir. Kepçenin tabanı tek bir plakadan yapılacak ve çanak şeklinde olacaktır. Kepçe kabuğu ve tabanı, maksimum 4000C çalışma koşulu için tasarlanacaktır. Kaynak tamamlandıktan sonra kepçenin gerilimi giderilecektir.

Muylu

Potanın muylu ve muylu plakaları, 20 C8 veya 30 C8 sınıfı dövme çelikten yapılacaktır. Trunnion plakası, dövme işleminden sonra tavlanacak ve sağlamlık açısından ultrasonik olarak test edilecektir. Dövme trunnion pimleri trunnion halkasına ve kepçe kabuğuna kaynaklanmıştır. Üç kepçe ayağı, zemin kata yerleştirilmesine izin vermek için kepçe tabanına kaynaklanmıştır. Trunnionlar en az 8 güvenlik faktörü ile tasarlanmalıdır. Kalıcı refrakter astarı tutmak için uygun flanş kepçenin içine kaynaklanmalıdır.

Eğme Mekanizması

Kepçe, eğilme için kabuğun dışında eğme mekanizması ile donatılmalıdır. Kepçenin tabanında, vinçteki eğme kancasının manuel yardım olmadan takılıp çıkarılabilmesi için tasarlanmış bir eğme cihazı sağlanmıştır. Düz kepçe tabanı, sürgülü kapıyı sabitlemek için taban plakası (başkaları tarafından) için bir açıklık ile donatılmıştır.

Kepçeyi sürekli döküm makinesinin taretine, transfer arabasına ve kepçe standına yerleştirmek için uygun tasarımda koltuklar trunionların altında sağlanmalıdır.

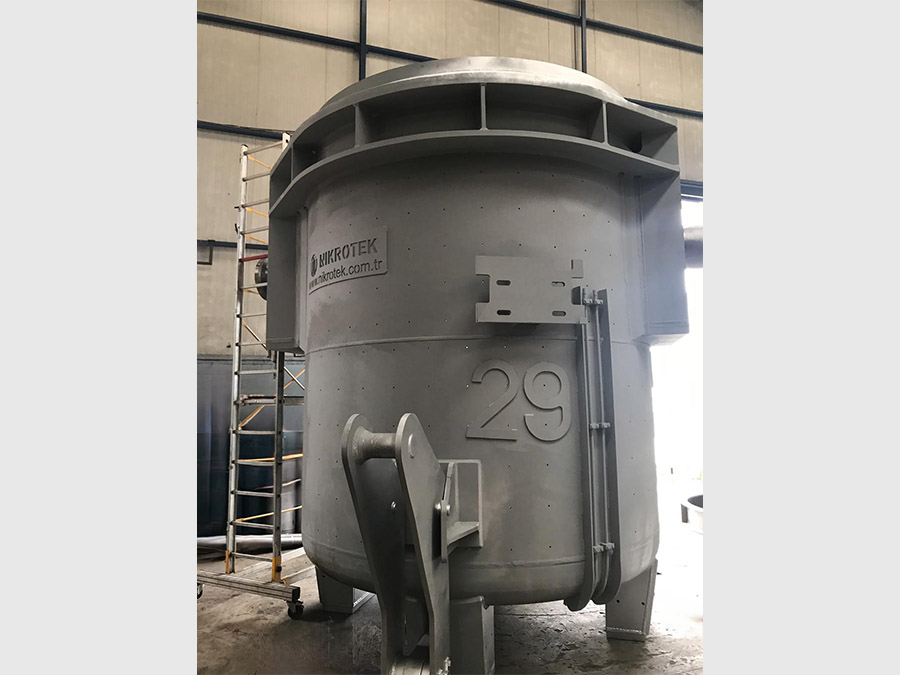

Kabuk ve alt plaka üzerinde uygun aralıklarla havalandırma delikleri sağlanmalıdır. Kepçe kabuğu ve alt plaka, yeni astarın kurutulması sırasında oluşan nem ve yağların kaçabilmesi için yağ giderme delikleriyle donatılmıştır. Yağ giderme delikleri (Ø10) bir ızgara üzerine yerleştirilmelidir.

Kepçe, gözenekli tapaları ve boru tesisatını gözenekli tapalara sabitlemek için bir süngü ile donatılmıştır.

Kaynak

Tüm kaynak bağlantıları, arkadan ölçülmüş köklere sahip tam penetrasyonlu çift oluklu alın kaynağı olacak ve tüm alın bağlantıları tamamen radyografiye tabi tutulacaktır. Elektrotlar, kaynaklı bağlantıların mukavemeti ana metalin mukavemetinden daha az olmayacak şekilde seçilecektir. Şarj kepçesinin tüm kaynakları %100 magnaflux testinden (MT) geçirilmiştir. Ayrıca tüm tam penetrasyonlu kaynaklar %100 ultrasoniktir.
