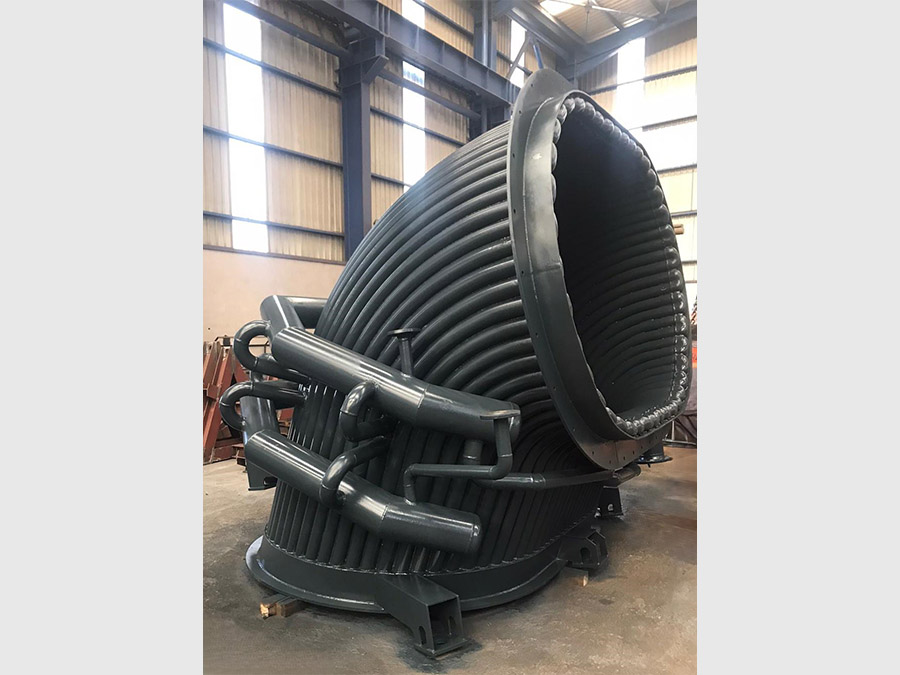

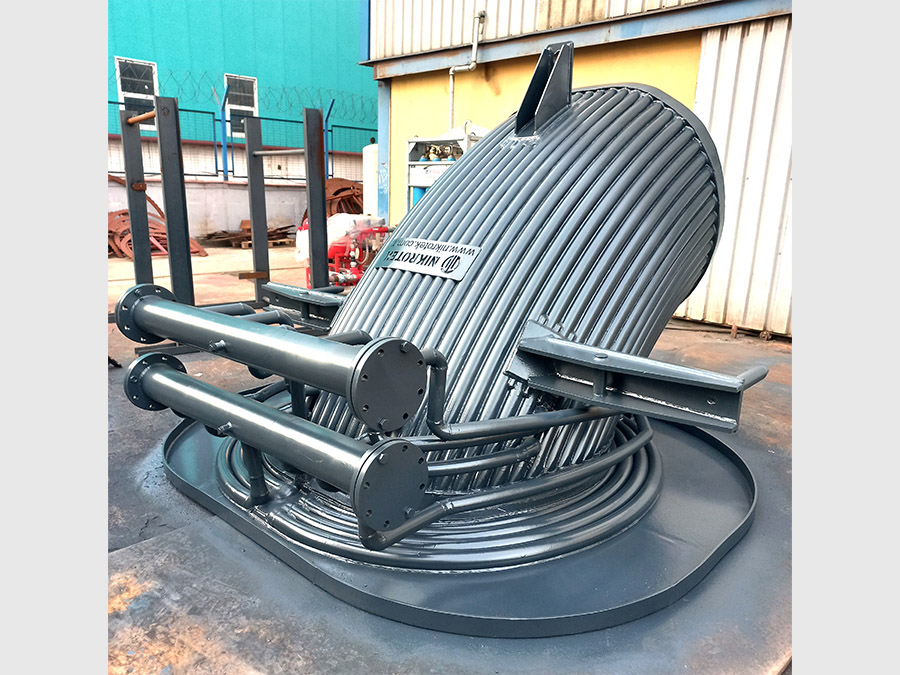

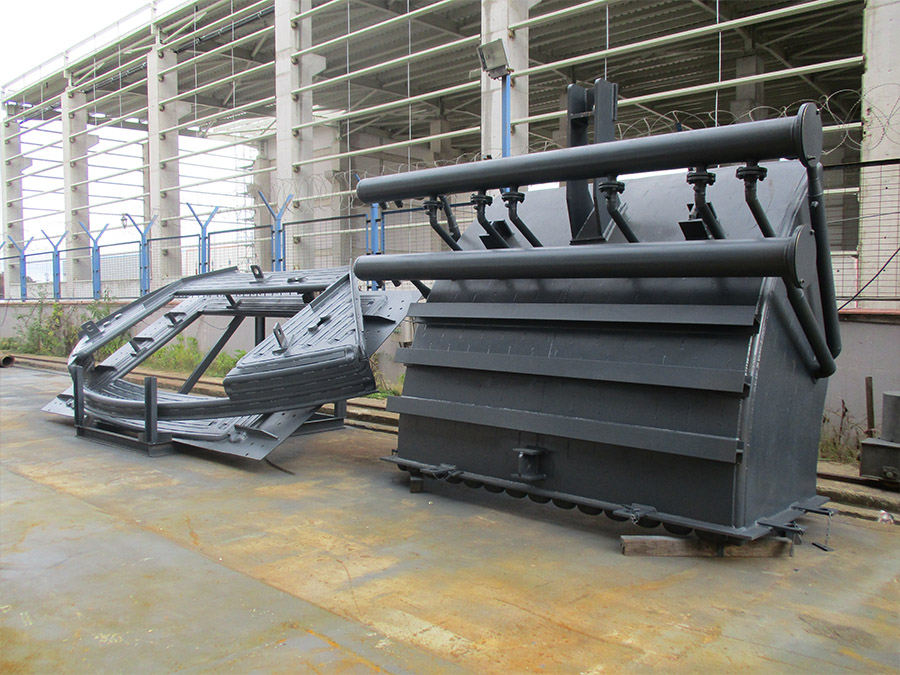

EAF Su Soğutmalı Çatı ve Çatı Dirseğİ

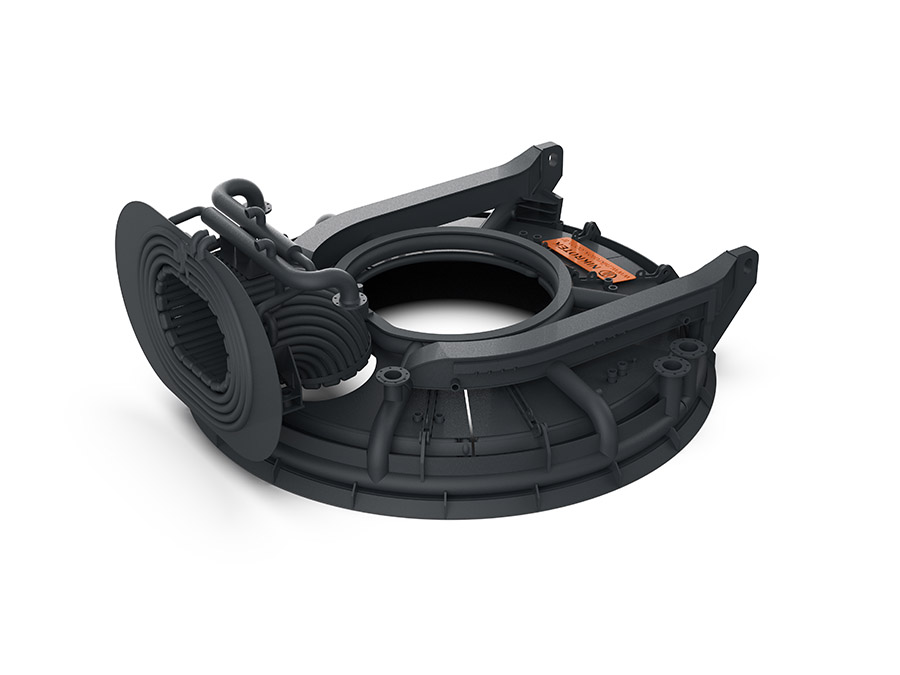

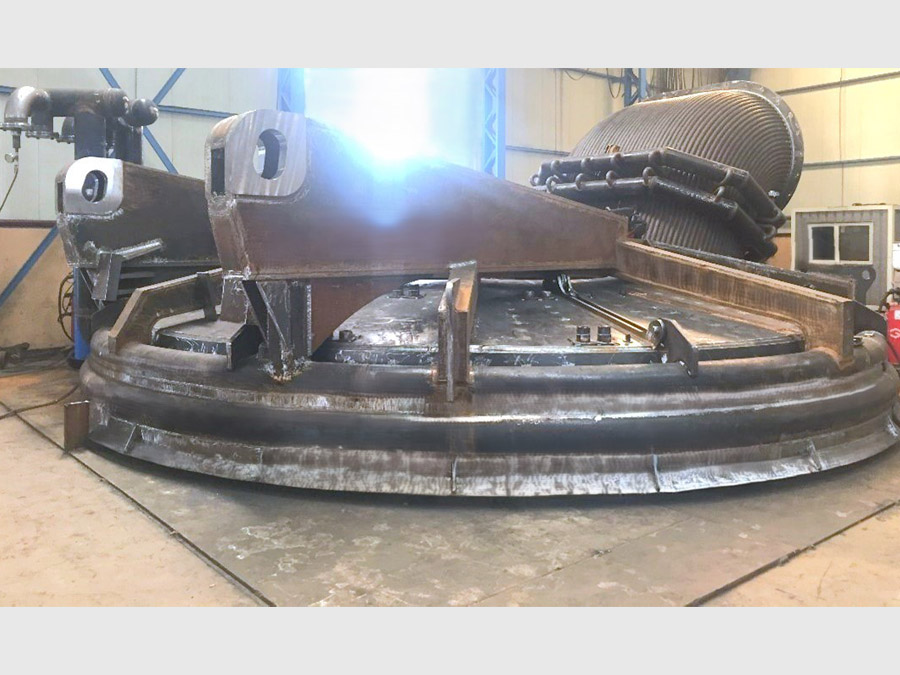

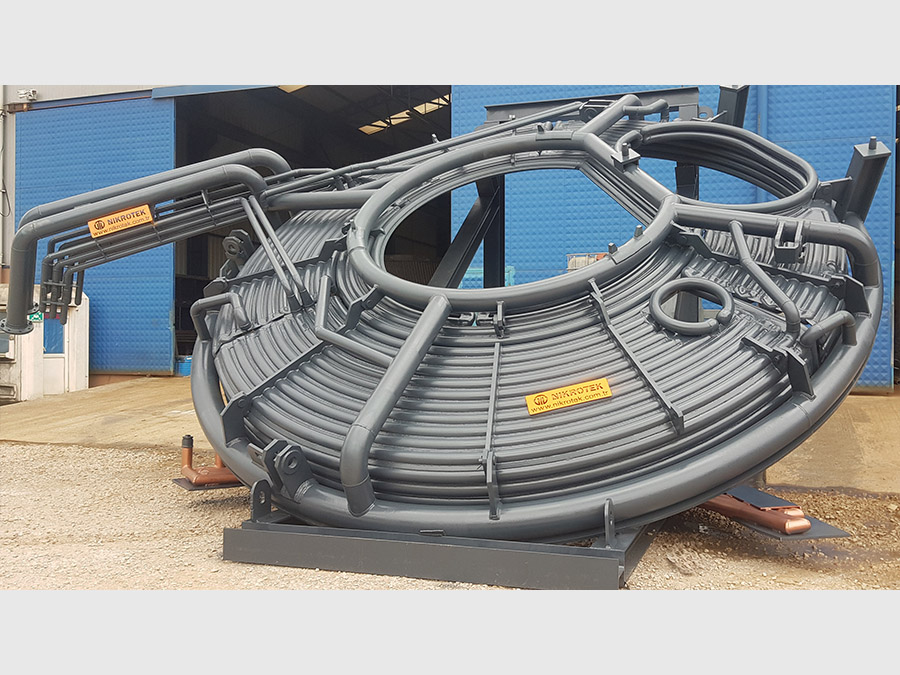

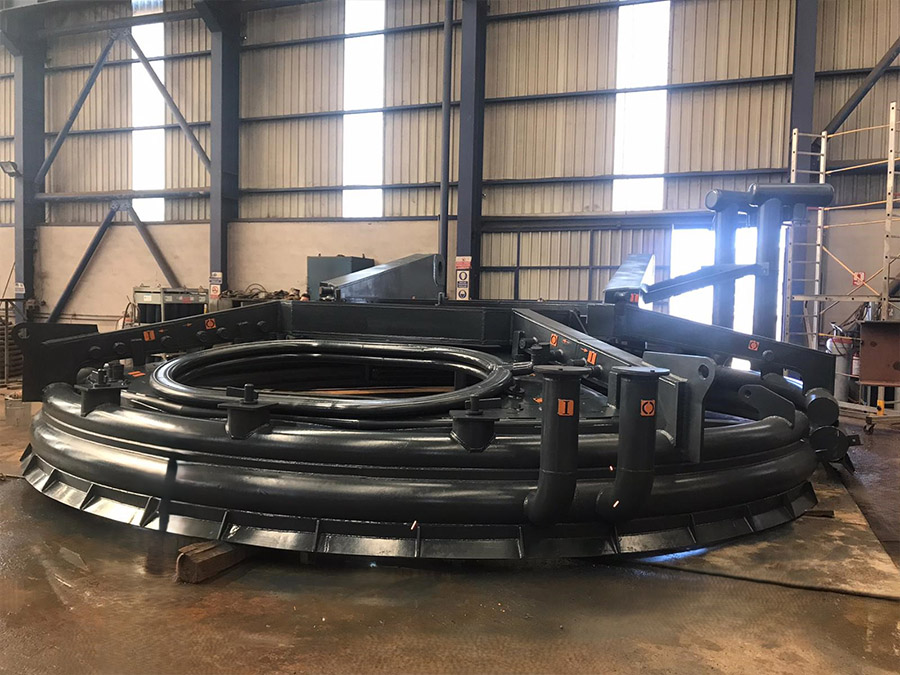

EAF'nin su soğutmalı fırın çatısının yapısal bileşenleri nelerdir? Bir elektrik ark fırınının fırın çatısı genellikle borulu su soğutmalı ve sıkı bir şekilde düzenlenmiş fırın kapağı yapısını benimser. Fırın çatısı, çatı gövdesini ve alıcı hazne cihazını içerir. Ana yapısal çerçeve, yalnızca yapısal bileşenlerin mukavemeti için bir gereklilik olarak değil, aynı zamanda ana giriş ve çıkış boru hatları aracılığıyla çeşitli soğutma suyu borularını birbirine bağlayan ana giriş ve çıkış boru hattı olarak da hizmet eden dairesel bir şekle sahip dikişsiz çelik borulardan yapılmıştır.

Geri kalanı biraz daha küçük boyutlu sıkıca paketlenmiş borulardan oluşur. Su soğutmalı plakanın değiştirilmesi ve bakımı kolaydır ve hizmet ömrü ≥ 3000 ısıdır. Alıcı haznenin alt kısmı su soğutmalı malzeme borularını benimser. Fırın kapağının giriş ve çıkış soğutma boruları flanş tipi paslanmaz çelik metal hortumlardan (döner adaptörlerle donatılmış) yapılırken, diğer su soğutma boruları kulp tipi paslanmaz çelik metal hortumlardan yapılır. Fırın kapağının orta kısmı, refrakter döküm malzemesinden yapılmış, üç elektrot deliği bulunan küçük bir sıkıştırmalı merkezi fırın çatısıdır.
